Introducción al producto

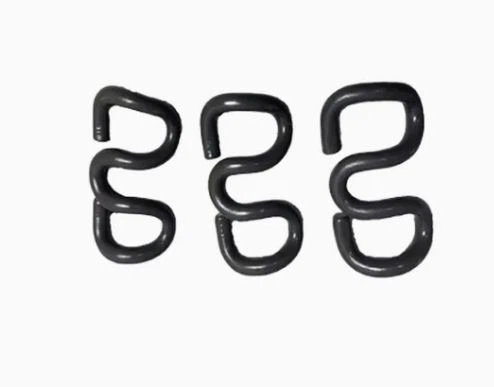

Sistema de sujetadores de ferrocarril SKL
Características estructurales:Los sujetadores Pandrol SKL son un sistema de sujetador elástico atornillado y no separable adecuado para durmientes de concreto. Cada conjunto de sujetadores incluye dos barras de resorte SKL instaladas en las bases en ambos lados del riel, y las bases están instaladas en las ranuras de los rodamientos de riel de los durmientes.
Características funcionales:
Puede bloquear los rieles horizontalmente y transmitir la fuerza lateral del tren que pasa a los durmientes.
El ajuste del medidor de vía es simple y se puede lograr reemplazando la base.
Las piezas se fijan juntas para evitar faltar y mejorar la instalación y utilizar la eficiencia.
En las áreas donde se debe ajustar la resistencia longitudinal, se puede lograr ajustando la presión de la hebilla
| Artículo | Skl -1 clip de riel | Skl -3 clip de riel | Skl -12 clip de riel | Skl -14 clip de riel |
| Diámetro | φ13 | φ13 | φ13 | φ13 |
| Peso | 0. 48kg\/PC | 0. 48kg\/PC | 0. 53kg\/PC | 0. 53kg\/PC |
| Material | 60Si2Cra | 60Si2Cra | 38Si7 | 60si2mna |
Sistema de fijación de ferrocarril KPO
Composición estructural:El sistema de fijación de riel KPO para durmientes de concreto también se llama sistema de fijación de riel de tipo K, que generalmente se compone de una placa base, una placa de refuerzo de tipo K, pernos, tuercas, tornillos para dormir, mangas de plástico y lavadoras de resorte.
Características:
Puede ser adecuado para una variedad de pistas, como UIC54, UIC60, 50 kg, 60 kg, S49, etc.
En comparación con los sistemas de fijación ordinarios, tiene una mejor fuerza de sujeción y una mayor vida de fatiga (como 3-5 millones de ciclos), lo que puede reducir los costos de reemplazo y mantenimiento.
Se puede someter a una variedad de tratamientos superficiales, como engrasamiento ordinario, negro de oxígeno, galvanización, galvanización en caliente, recubrimiento Dacro, etc., que pueden adaptarse a diferentes requisitos ambientales y extender la vida útil de los sujetadores.
| Nombre de parte | Tipo; | Piezas requeridas |
| Clip de kpo | KPO3, KPO6, KPO9 | 2 |
| Perno de HS | HS26, HS32 | 2 |
| Nuez hexagonal | Según lo ordenado | 2 |
| Arandela | Según lo ordenado | 2 |
| Tornillo de tornillo con lavadora de resorte | M24x150 mm | 4 |
| M24 x160 mm | ||
| M24 x180 mm | ||
| Placa base | UIC54, UIC60, riel de 50 kg, riel de 60 kg, S49, etc. | 1 |
Sistema de sujetadores de ferrocarril de Nabla
Composición estructural: generalmente compuesta de clip elástico de Nabla y placa de conexión.
Características:
Cuando la tuerca se aprieta, la forma especial del resorte de Nabla puede generar una carga dinámica y estable de los dedos en el riel, arreglar efectivamente el riel y evitar su movimiento longitudinal y lateral.
Tiene un buen rendimiento de absorción de choque, puede absorber y dispersar la vibración y la fuerza de impacto en la operación ferroviaria, y reducir el ruido.
Es adecuado para una variedad de tipos de vías, que incluyen tranvías, rieles ligeros, metros, ferrocarriles troncales y ferrocarriles de alta velocidad, etc. Se puede usar para pistas contaminadas y sin balas, y puede adaptarse a diferentes climas y condiciones geológicas.
El diseño del tornillo es fácil de mantener, lo que puede reducir los costos de mantenimiento, y el diseño sin almohadilla reduce los costos de fabricación hasta cierto punto.
| Nombre de parte | PCS \/ SET | Tipos |
| Clip nabla | 2 | Espesor: 4 mm o 4.5 mm |
| Aislante ferroviario | 2 | Para el riel de UIC54, UIC60, |
| Rail de 50 kg, 60 kg. | ||
| Pico de tornillo de cabeza doble | 2 | Para el riel de UIC54, UIC60, |
| 50 kg, 60 kg. | ||
| Tuerca | 2 | Se puede personalizar |
| Primavera | 2 | Se puede personalizar |
| Lavadora de primavera | 2 | 18.25 × 34 × 78 mm |

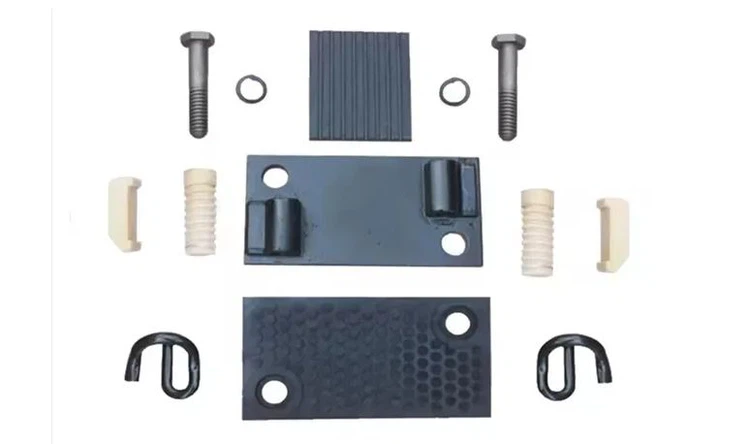

Sistema de sujetadores de riel de E-Clip
Características estructurales:La estructura simple, los componentes incluyen e-clip, hierro de hombro, almohadilla de riel y aislamiento.
Material:El E-Clip generalmente está hecho de acero como 60Si2Mna y 60Si2Cra, y la almohadilla de riel y el aislamiento se pueden hacer de materiales como HDPE, caucho, nylon 66 reforzado con EVA (PA66).
| Sistema de fijación de E-Clip | ||||
| Artículo | E-clip | Hombro | Almohadilla de riel | Aislante |
| Cantidad | 2 | 2 | 1 | 2 |
| Material | 60si2mna, 60Si2Cra | Qt 500-7, Qt 450-10 | HDPE, CAUMBER o EVA | Nylon 66 reforzado (PA66) |
Aplicación de productos
Gnee Rail se compromete a proporcionar soluciones de sistemas de fijación seguras y confiables a los clientes de todo el mundo. Nuestros productos incluyen varios tipos de sujetadores de riel, pernos especiales, almohadillas elásticas, etc., adecuadas para diferentes tipos de riel y entornos operativos. A través de la optimización continua de los procesos de producción y el estricto control de calidad, nos aseguramos de que nuestros productos funcionen bien en varios indicadores de rendimiento. Hemos establecido un sistema de servicio completo que puede proporcionar a los clientes un apoyo completo desde la selección de productos hasta la orientación técnica. En la industria ferroviaria global en rápido desarrollo de la actualidad, estamos dispuestos a contribuir a la industria del transporte ferroviario con productos y servicios de alta calidad.
