Introducción al producto
El sistema de fijación de riel SKL14 Spring Clip es un dispositivo de sujetador elástico altamente eficiente especialmente utilizado para fijar las vías del ferrocarril. A través de la cooperación de los clips de primavera (elementos elásticos hechos de acero de primavera) y rieles, los rieles pueden ser sujetos de manera estable y desplazadas longitudinalmente. El sistema adopta una estructura geométrica única y un proceso de material para hacer que los clips de primavera produzcan una deformación elástica continua bajo la acción de la precarga, que no solo garantiza la conexión confiable entre los rieles y los durmientes, sino que también absorbe efectivamente la energía de vibración generada por la carga dinámica del tren, al tiempo que permite que los rieles tengan una expansión limitada y contracción debido a cambios de temperatura.

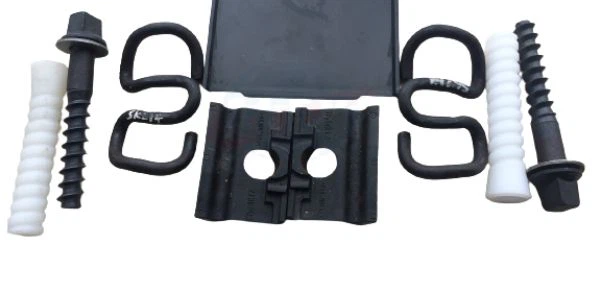

Sus componentes centrales incluyen clips de resorte SKL14, bloques de calibre aislantes, anclajes de pernos y almohadillas coincidentes, etc. Tiene las características de una fuerte resistencia a la fatiga, un ciclo de mantenimiento largo y una geometría precisa de la vía. Se usa ampliamente en ferrocarriles de alta velocidad, líneas de carga pesada y secciones para dormir de hormigón de tránsito ferroviario urbano. Es un equipo técnico clave para mejorar la integridad de las estructuras de vía y la seguridad de la conducción.
Componentes principales
Pico de tornillo SS35:sEcuramente arregla el sistema de sujetador al durmiente. Coopera con los agujeros correspondientes en el durmiente y utiliza su estructura roscada para proporcionar una fuerza de conexión confiable, asegurando que no haya un desplazamiento relativo entre el sistema de sujetador y el durmiente, asegurando así la estabilidad de toda la estructura de la pista.
Arandela plana:mSe usa con la presión de fricción y dispersar. Se coloca entre la tuerca o la cabeza del perno y la parte conectada para aumentar el área de contacto, reducir la tensión de compresión de la superficie de soporte de presión, evitar que la superficie de la parte de conexión sea aplastada y también ayuda a evitar que la tuerca o el perno se dañe por fricción durante el ajuste o el uso.
Dowel de plástico:Por lo general, juega un papel en el posicionamiento y la fijación auxiliar. En el sistema SKL14, se puede utilizar para determinar la posición de instalación de ciertos componentes y garantizar la precisión de la posición relativa entre los componentes. Al mismo tiempo, también puede mejorar la estabilidad de la conexión hasta cierto punto y evitar que los componentes se muevan o se dislocen accidentalmente durante el uso.
Placa guía:Generalmente se usa para guiar y colocar los rieles, de modo que los rieles permanezcan en la posición correcta y garanticen la precisión del calibre del tren. Puede guiar y dispersar razonablemente la fuerza transmitida por el tren a través de los rieles a las estructuras básicas, como los durmientes y los lechos de la carretera, y al mismo tiempo proporcionar un cierto soporte lateral para los rieles, mejorar la estabilidad de la vía y evitar que los rieles se desplazan lateral.
Rail Pad:Ubicada entre los rieles y los durmientes, su función principal es amortiguar el impacto de las cargas de tren en los durmientes y reducir el desgaste entre los rieles y los durmientes. Puede proporcionar un cierto grado de elasticidad, por lo que la pista tiene un mejor rendimiento de reducción de vibraciones, reducir la vibración y el ruido generados por el tren en funcionamiento, y también desempeñan un papel aislante, evitando que la corriente se transmitiera a los durmientes a través de los rieles y protegiendo el rendimiento eléctrico de la estructura de la pista.
Especificaciones del producto
| Especificaciones para una unidad del sistema de fijación de riel de clip SKL | ||||
| Artículo | Cantidad | Tipo | Material | Observación |
| Clip de tensión skl | 2 | SKL1, SKL3, SKL12, SKL14 | 60si2cra, 60si2cra, 38si7 | Dureza: 42-47 HRC |
| Estándar: DIN17221, GB/T1222 | ||||
| Pico de tornillo SS35 | 2 | M24 × 150 mm | Grado 4.6: Q235 | Estándar: ISO 898-1 |
| Grado 5.6: 35# | Uic 864-1 | |||
| Grado 8.8: 45# | Nf f 500-50 | |||
| Lavadora plana | 2 | ULS7 | Q235 | Estándar: EN10025, EN10139 |
| Pícaro de plástico | 2 | Para diferentes tamaños de pico de tornillo | HDPE, Nylon 66 reforzado (PA66) | Para insertar en el durmiente de concreto |
| Placa de guía | 2 | UIC54, UIC60, ferrocarril de 50 kg, riel de 60 kg, | Nylon 66 reforzado (PA66) | Hay diferentes diseños disponibles |
| y otros tamaños según lo ordenado | ||||
| Almohadilla de riel | 1 | Tamaño según lo ordenado | Eva, o caucho | |
Aplicación de productos
Podemos proporcionar productos de acuerdo con los dibujos y las muestras de los clientes. Nuestros productos principales son los siguientes:
1. Tornillo de tornillo/tornillo de entrenador/tornillo de transmisión/tornillo para dormir, espiga de perro/pico de ferrocarril/pico de bloqueo/pico de corte, etc.
2. Rail Clip/ Tension Clamp/ E Clip/ PR Clip/ Skl Clip/ De Clip/ RN Clip/ Nabla Clip, etc.
3. Pernos giratorios/ pernos de pista/ pernos especiales/ pernos de u/ pernos J/ pernos de ancla
4. Placa de unión/ placa base/ placa de riel/ fijación del riel Base/ almohadillas de riel/ placa única/ almohadilla
5. Placa de pescado / barra de articulación / junta de riel / barra de empalme
6. PERNO DE PISTA/ PERLO T/ PERLO DE RAIR/ PERNO DE AL CLAMP/ PERNO INSERTADO/ PERNO CLIP/ PERNO DE PESCAD
7. Plaza de abrazadera/ riel Spring Swins/ Placa de anclaje/ clip de acero
8. Rail Handsel/ Rail Sleeper Inserts/ Rail Anchors for Rail Sleepers
9. plástico de plástico / placa guía / inserto de nylon / aislador de riel
10. Padera de riel (goma, eva, tpu, etc.) / placa de riel / almohadilla de ajuste del riel
Etiqueta: SKL14 Sistema de fijación de riel de clip, China SKL14 Fabricantes de Sistema de fijación de riel de clip, proveedores, fábrica
