Introducción al producto

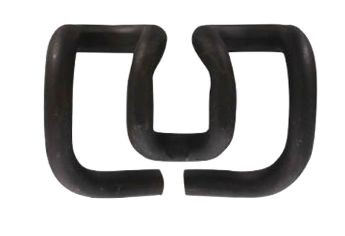

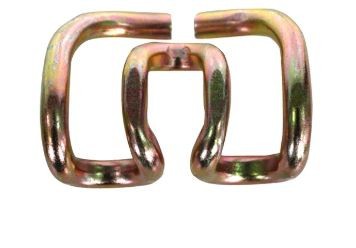

El sistema de fijación de riel SKL12 Spring Clip es un dispositivo de sujetador de alto rendimiento especialmente utilizado para vías ferroviarias. Se da cuenta de la conexión estable entre rieles y durmientes o placas de vía a través del principio de sujeción elástica. Sus componentes centrales incluyen clips de resorte SKL12, bloques de calibre aislantes, asientos de hierro incrustados y mangas de nylon.
El sistema adopta un diseño único de geometría de clip de primavera y un proceso de formación de acero de alta resistencia para formar restricciones elásticas en las dimensiones longitudinales, transversales y verticales. No solo puede mantener efectivamente la precisión del medidor, sino que también absorber la energía de vibración generada por la carga dinámica del tren. También tiene una excelente resistencia a la fatiga y resistencia a la corrosión. A través de la aplicación integral del diseño estructural modular y los materiales aislantes, el sistema logra un fijación de alta confiabilidad de la estructura de la vía al tiempo que garantiza el rendimiento de aislamiento eléctrico. Es adecuado para líneas de carreras mixtas de pasajeros y carga, metros y rieles ligeros con velocidades de menos de 200 kilómetros por hora. Sus características sin mantenimiento y hasta 30 años de vida de diseño reducen significativamente el costo de mantenimiento de todo el ciclo de vida. Es una solución de sujetador típica que equilibra el rendimiento mecánico y la economía en la ingeniería ferroviaria moderna.
Especificaciones del producto
| Nombre del artículo | Clip de riel skl12 | |||
| Tipo | E Clip (E1809, E2006, E2007, E2009, etc.) | |||
| Skl Clip (SKL1, SKL3, SKL12, SKL14) | ||||
| O el tipo de dibujos de los clientes | ||||
| Material | 60si2mna | 60si2cra | 55si2mn | 38Si7 |
| Composición química (%) | C: {{{0}}. 56-0. 64, mn: 0. 60-0. 9 0, si: 1. 60-2. {{8}, cr: menor o igual a {{13}. a 0.03, s: menor o igual a 0.03 | C: {{{0}}. 56-0. 64, mn: 0. 40-0. 7 0, si: 1. 40-1. 8 {{14}, cr: 0. {{10}. Menos de o igual a 0.03, s: menor o igual a 0.03 | C: {{{0}}. 52-0. 6 0, mn: 0. 60-0. 9 {0, Si: 1. {{7}. 0.03, s: menor o igual a 0.03 | C: {{{0}}. 35-0. 42, mn: 0. 50-0. 8 0, si: 1. 50-1. 80, p: menor o igual a 0.03, s: menos o igual a 0.03 |
| Dureza | Para E Clip: 44-48 HRC | |||
| Para clip skl: 42-47 HRC | ||||
| Vida de fatiga | para Dia.18 es 3 millones de ciclos sin romperse | |||
| para Dia.20 es 5 millones de ciclos sin romperse | ||||
| Superficie | Plain (engrasado), óxido negro, pintura de color, HDG, enchapado de zinc ... | |||
| Estándar se refiere | DIN17221, BS970, GB\/T1222 | |||
Proceso técnico de producción
Preparación de la materia prima:Seleccione el acero de primavera que cumpla con los estándares, como 60Si2Cra, 60Si2Mna, etc., e inspecciona la composición química, las propiedades mecánicas y la calidad de la superficie de los materiales para garantizar la calidad de las materias primas.
Forja:Calienta el acero a una temperatura adecuada, usa el proceso de forja de matriz y forme gradualmente la forma básica de la barra de resorte a través de múltiples estampado y formación para obtener una buena estructura interna y propiedades mecánicas.
Mecanizado:Mecanizado de la barra de resorte forjada, incluido el procesamiento del extremo, el procesamiento de los agujeros de los tornillos, etc., para garantizar la precisión dimensional y la calidad de la superficie de la barra de resorte para cumplir con los requisitos de diseño.
Tratamiento térmico:Atraiga y modifique la barra de primavera mecanizada para mejorar la fuerza, la dureza, la dureza y la elasticidad de la barra de primavera para que cumpla con los indicadores de rendimiento mecánico especificados.
Tratamiento de la superficie:El tratamiento superficial de la barra de primavera se realiza según sea necesario, como pintura, galvanización, etc., para mejorar la resistencia a la corrosión y la resistencia al desgaste de la barra de primavera y extender su vida útil.
Inspección de calidad:Use una variedad de métodos de inspección, como inspección de apariencia, medición de dimensiones, inspección de dureza, prueba de propiedad mecánica, pruebas no destructivas, etc. para realizar una inspección integral de calidad en las barras de resorte para garantizar que los productos cumplan con los estándares relevantes y los requisitos de los clientes.
Embalaje y almacenamiento:Empaque las barras de primavera que han pasado la inspección, generalmente en cartones, paletas, etc., y luego guárdelos en el almacén y esperan el envío.
Como una empresa comercial internacional profesional de sujetadores ferroviarios, Gnee Rail ofrece servicios de adquisición para varios productos de conexión ferroviaria para clientes globales. Los principales productos de la compañía incluyen clips de primavera, pernos durmientes, juntas aislantes y otros sujetadores específicos del ferrocarril. Todos los productos cumplen estrictamente con los estándares de calidad internacional. Tenemos una cooperación a largo plazo con muchos fabricantes nacionales conocidos y podemos proporcionar opciones de productos de diferentes especificaciones según las necesidades del cliente. El equipo de comercio internacional profesional asegura que cada enlace desde la investigación hasta la entrega sea sencillo y eficiente.
