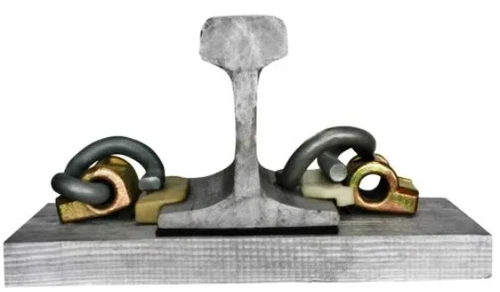

El sistema de fijación de riel, también conocido como sujetadores de riel, son componentes que conectan rieles de acero y durmientes ferroviarios. Desempeña un papel importante para garantizar la estabilidad y la confiabilidad de la pista.
El sistema de fijación de clip E - es un sistema de fijación de riel ampliamente utilizado que se caracteriza por su simplicidad, confiabilidad y facilidad de instalación. Está diseñado para proporcionar una excelente resistencia a las fuerzas verticales y laterales, lo que lo convierte en una opción ideal para una amplia gama de aplicaciones ferroviarias.
E - Tipo de composición del sistema de cierre ferroviario
| Artículo | Cantidad | Material |
|---|---|---|
| E clip | 2 | 60si2mna, 60Si2Cra |
| Hombro | 2 | QT500-7, QT450-10 |
| Almohadilla de riel | 1 | HDPE, CAUMBER o EVA |
| Aislante | 2 | Nylon 66 reforzado (PA66) |

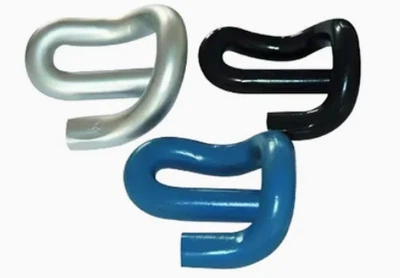

E clip elástico de riel
|
Modelo |
Diámetro |
Peso |
Material |
|
E1609 |
Φ16 |
0.43 kg/pc |
60si2mna |
|
E1809 |
Φ20 |
0.61 kg/pc |
60si2mna |
|
E1813 |
Φ18 |
0.62 kg/pc |
60si2mna |
|
E2001 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2007 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2009 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2039 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2055 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2056 |
Φ20 |
0.80 kg/pc |
60si2mna |
|
E2063 |
Φ20 |
0.80 kg/pc |
60si2mna |
Almohadilla de riel
| Nombre del producto | Almohadilla de goma con refuerzo de acero en el interior para riel de acero | |
| Material | HDPE | Eva |
| Parámetro técnico | Densidad: 0.95 - 0.98 g/cm³ | Densidad: 0.95 - 0.98 g/cm³ |
| Resistencia a la tracción mayor o igual a 19 mpa | Resistencia a la tracción mayor o igual a 15 mPa | |
| Elongation>80% | Elongation>500% | |
| Punto de fusión: 170 - 190 ºC | Punto de fusión: 170 - 190 ºC | |
| Resistencia de aislamiento mayor o igual a 1 × 1010Ω | Resistencia de aislamiento mayor o igual a 1 × 1010Ω | |
| Dureza mayor o igual a 98a | Dureza mayor o igual a 90a | |
| Color | Negro | |
Hombro del riel
Los hombros de fundición como la parte incrustada del sistema de fijación de la forma de riel se presionan en el durmiente de concreto y trabajan junto con el clip E para sujetar el riel. El fundido en el hombro se realiza al fundir desde hierro, como, GB/T 1348-1988, NF EN 1563 (1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, Gost 7293 (1985) o BS EN 1563 (1997).
|
Solicitud |
UIC54 |
UIC60 |
115re, ferrocarril de 50 kg, riel de 60 kg, BS80LB, BS100LB, ECT. |
|
Nombre |
QT500-7 |
QT450-10 |
QT400-15 |
|
Estándar |
GB 1348-88 |
GB 1348-88 |
GB 1348-89 |
|
Químico composición(%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
MN: 0.2-0.5 |
Mn: Menos de o igual a 0.5 |
|
|
SI: 2.50-2.90 |
SI: 2.70-3.00 |
SI: 3.0-3.2 |
|
|
P: Menos o igual a 0.08 |
P: Menos o igual a 0.07 |
P: Menos o igual a 0.07 |
|
|
S: Menos o igual a 0.025 |
S: menos o igual a 0.03 |
S: Menos o igual a 0.02 |
|
|
Resistencia a la tracción |
Mayor o igual a 500 MPa |
Mayor o igual a 450 MPa |
Mayor o igual a 400 MPa |
|
Fuerza de rendimiento |
Mayor o igual a 320 MPa |
Mayor o igual a 310 MPa |
Mayor o igual a 250 MPa |
|
Alargamiento(%) |
Mayor o igual a 7 |
Mayor o igual a 10 |
Mayor o igual a 15 |
|
Dureza |
170 ~ 230HB |
160 ~ 210HB |
130 ~ 180HB |
|
Metalográfico organización |
Ferrite y Pearlite |
Graphite & Ferrite & Pearlite |
ferrito |
Aislante ferroviario
|
Tipo |
Aislante de ferrocarril de nylon |
|
Material |
Pensilvania |
|
Temperatura de funcionamiento |
-50ºC~+80ºC |
|
Fuerza de flexión |
Mayor o igual a 70MPA |
|
Resistencia a la compresión |
Mayor o igual a 80MPa |
|
Resistividad de volumen |
Mayor o igual a 10^4mΩ*cm |
|
Absorción de agua |
Menos de o igual al 1.5% |
|
Color |
Blanco/negro |
|
Dimensión |
Personalizado |
|
Peso |
0.05 kg |
