En las estructuras de vías ferroviarias, los durmientes de concreto se han utilizado ampliamente debido a su alta resistencia, buena estabilidad y larga vida útil de la vida . El sistema de cierre ferroviario, como una parte clave que conecta rieles y durmientes de concreto, juega un papel vital para garantizar la operación segura de los ferrocarriles .
Tipos de sistemas de sujetadores comunes
Sistema de clip de primavera
Este es el tipo más común en la actualidad, utilizando clips de primavera como piezas de pandeo para fijar rieles . Entre ellos, los sujetadores de tipo I de clip de primavera están compuestos de clips de resorte en forma de Ω, espirales espirales, deflectores de calibre, asientos de deflector y almohadillas de goma elástica .. y una pequeña gama elástica, y el diseño del clip de primavera tiene una reserva de resistencia a la seguridad insuficiente, que no es adecuada para el transporte de carga pesada .
The structure of the spring clip type II fastener is similar to that of the type I, but the material of the spring clip is upgraded to 60Si2CrVA, with greater buckling pressure, high strength safety reserve, and small residual deformation. It is suitable for 60kg/m rail lines with type II or type III concrete sleepers, but the anti-rust and anti-loosening work is more cumbersome and is not suitable for high-speed líneas .
El clip de primavera tipo III es un sujetador sin perno y sin hombro, que consiste en un clip de resorte en forma de E, un asiento de hierro incrustado, un bloque de medidor aislante y una almohadilla de goma . tiene una alta presión de pandeo, buena capacidad de sujeción de la elasticidad y el trabajo de mantenimiento menos de mantenimiento}}}} Sin embargo, no se puede ajustar más alto, y el bloque de calibre se daña fácilmente en una pequeña curva de radio, y la presión de pandeo disminuirá después del uso repetido .
Además, hay supretadores de clip IV y V . El clip de primavera IV se usa para pistas balastas de alta velocidad . La estructura del clip de primavera está optimizada y el ajuste del medidor de pista es más preciso . El clip de primavera V se mejora en función del clip de primavera II, aumenta el rango de clip de primavera y es la presión de ballido de alto nivel de la alta velocidad {}

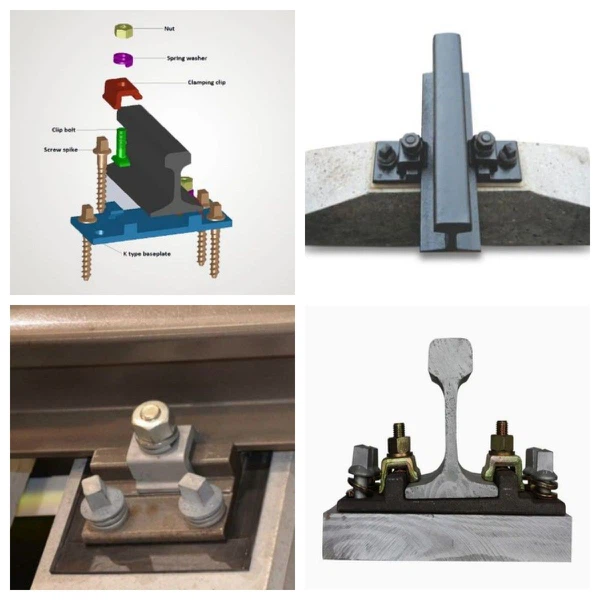

Sistema de sujetadores de placa de clip
Consiste en placas de clip, picos roscados, arandelas de resorte, asientos de hierro y almohadillas de amortiguación . Los picos roscados están anclados en los agujeros reservados de la plataforma de soporte de durmiente de concreto a través del mortero de cemento, y luego las placas de clip se fijan con pernos para arreglar los rieles . La estructura de este sistema de fiestadores es relativamente sencillo, pero hay ciertas ceboll en comparación con el sistema de clip de primavera . comoSistema de sujetadores KPO .

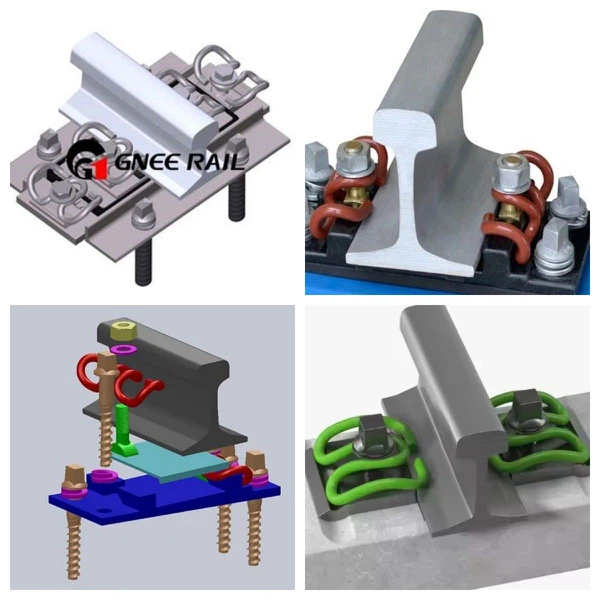

Sistema de clip de primavera
Los clips de primavera se usan como componentes para los rieles de pandeo, y la deformación elástica de los clips de resorte se puede usar para proporcionar presión de pandeo . Sin embargo, ya que el clip de primavera solo puede utilizar la deformación de flexión del material, su elasticidad generalmente no es tan bueno como el clip de primavera que puede utilizar tanto la flexión como la deformación torsional .}} en aplicaciones prácticas, es el clip de primavera como el clip de la primavera, ya que el clip de la primavera es como el uso de la bendición y la deformación torsional {{1} Sistema de fijación . comoSistema de sujetadores Nabla .
