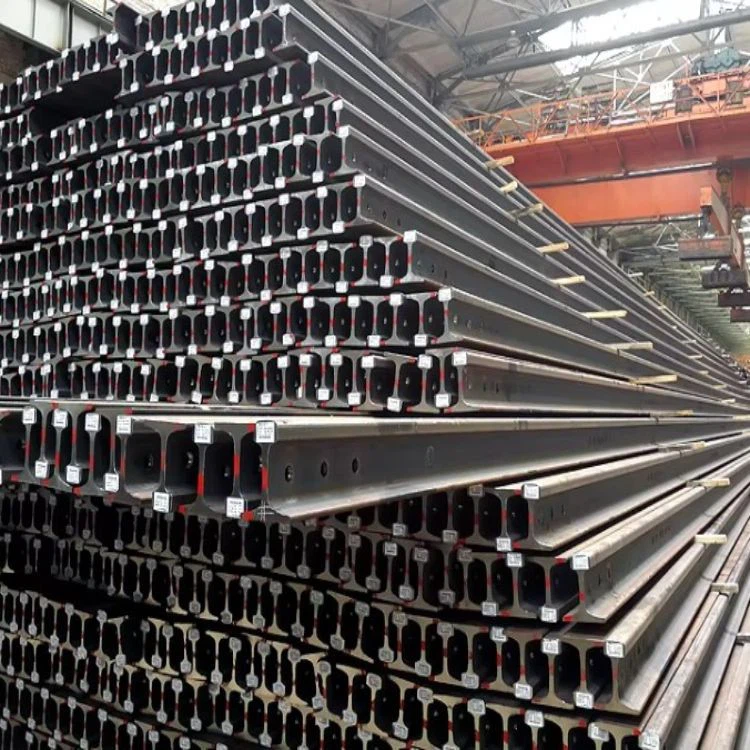

Riel de grúa industrial pesada QU

Los rieles de grúa GB se fabrican según GB/T 3426, con las especificaciones principales QU70, QU80, QU100 y QU120. Los materiales comunes incluyen U71Mn y U75V, que proporcionan una resistencia a la tracción típica de 900 a 1100 MPa y una dureza de cabeza de riel- de HB300 a 380. Sus pesos teóricos oscilan entre 52,8 kg/m (QU70) y 118,1 kg/m (QU120), con selección en función de la carga de la grúa y las condiciones de funcionamiento.
Envíeconsulta
Chatee ahora
Descripción

GNEE RAILWAY RAILWAY Steel (Tianjin) Co., Ltd. es uno de los fabricantes y proveedores más confiables de rieles para grúas industriales pesadas en China y también brinda un servicio personalizado a bajo precio. No dude en comprar aquí desde nuestra fábrica un riel de grúa industrial pesado barato fabricado en China.



Riel de grúa industrial pesada QU (GB/T 3426)



Los rieles de grúa GB son materiales especiales para rieles fabricados estrictamente de acuerdo con los estándares nacionales chinos. La serie QU - QU70, QU80, QU100 y QU120 - está diseñada para satisfacer las necesidades operativas de diversos equipos de elevación, desde grúas de taller livianas hasta grúas pórtico pesadas para astilleros.



1. Norma y material que rigen



Elserie QUse especifica en GB/T 3426 (edición actual GB/T 3426-2017). Generalmente se utilizan los materiales U75V y U71Mn. Gracias a una tecnología de rodadura avanzada, los rieles obtienen excelentes propiedades mecánicas: resistencia a la tracción de 900 a 1100 MPa y dureza de la cabeza del riel HB300-380, que resisten eficazmente el rodamiento y el impacto frecuentes de las ruedas de la grúa. Los rieles se someten a un estricto tratamiento térmico para que la estructura interna sea uniforme, combinando alta resistencia con buena tenacidad.



2. Dimensiones y Peso Teórico



qu crane rail



Tipo de carril Altura (mm) Ancho inferior (mm) Ancho de la cabeza (mm) Grosor de la red (mm) Peso teórico (kg/m)
QU70 120 120 70 28 52.8
QU80 130 130 80 32 63.69
QU100 150 150 100 38 88.96
QU120 170 170 120 44 118.1



3. Aplicación por especificación





  • QU70Se adapta a sitios industriales ligeros, como grúas para levantar cargas ligeras en plantas de procesamiento de alimentos-.



  • QU80Se adapta a equipos de elevación-de tamaño mediano -, por ejemplo, grúas en talleres de fabricación de automóviles.



  • QU100atiende operaciones de levantamiento pesado, como grandes plantas siderúrgicas. El QU120, con una altura de carril de 170 mm y un ancho de fondo de 170 mm, puede transportar cargas superiores a 100 toneladas y se utiliza a menudo en grandes astilleros para levantar secciones de casco.



4. Características de diseño


La sección transversal trapezoidal especial-optimiza el patrón de fuerza entre la rueda y el riel, reduce la resistencia operativa y mejora la estabilidad y eficiencia del funcionamiento de la grúa. La forma de arco del cabezal del riel encaja estrechamente con la rueda de la grúa para garantizar un funcionamiento suave; la parte inferior del riel ensanchada mejora la estabilidad de la conexión con la base, lo que garantiza una operación segura bajo cargas pesadas y ciclos frecuentes de arranque-parada.



5. Notas de suministro


Longitudes típicas de riel de 9 m / 12 m o cortados-a-la longitud; especifique el estándar (GB/T 3426-2017), tipo (QU70-QU120), material (U71Mn/U75V), longitud, extremos (lisos/perforados) y puerto de destino;



Obtenga una cotización para el riel de grúa QU



El riel para grúa industrial pesada QU está diseñado para aplicaciones de vías industriales y grúas de servicio pesado-y proporciona alta capacidad de carga, estabilidad dimensional y resistencia a cargas repetidas de las ruedas.FERROCARRIL GNEEsuministra rieles para grúa serie QU en diferentes perfiles, materiales, longitudes y especificaciones según los requisitos del proyecto.
