Sistema de fijación de clip elástico tipo V para riel de velocidad -}

El sistema de fijación de riel es una parte esencial de la estructura de la vía ferroviaria, compuesta por varios sujetadores de riel (materiales OTM). Su función principal es asegurar firmemente el riel sobre la losa durmiente o de vía para garantizar la estabilidad de la vía. Los sistemas de fijación se pueden clasificar en diferentes tipos de acuerdo con el diseño de la pista, los escenarios de aplicación y el material, y están equipados con diferentes componentes. Los sistemas de fijación ferroviarios más comunes incluyen el Sistema de fijación de clip elástico IV, Sistema de fijación de clip el de elástico,Sistema de fijación WJ-7, ySistema de fijación de WJ-8.

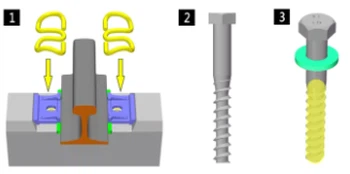

El V - Sistema de fijación de clip de tipo está compuesto por unpico de tornillo, lavadora plana, clip, placa de medidor de riel, almohadilla de riel y manga incrustada. Además, se incluyen placas de nivelación para acomodar los requisitos de ajuste de la altura del ferrocarril.

Pasos de instalación

La instalación de todos los sujetadores de velocidad -} sigue un proceso riguroso, y el tipo de clip de tipo V - no es una excepción. Cualquier desviación en el procedimiento puede afectar la estabilidad de la pista y la seguridad de las altas operaciones de riel de velocidad -}.

(1) Colocar la almohadilla del riel: Coloque con precisión la almohadilla del riel en el asiento del riel del durmiente, asegurando que la costilla de la almohadilla se alinee con el surco en la superficie del asiento. La almohadilla debe estar centrada y libre de cualquier desalineación o distorsión.

(2) colocar el riel: Usando el equipo de elevación apropiado, levante el riel y colóquelo por encima del durmiente. Baje lentamente el riel sobre el almohadilla de rielSegún la alineación y la dirección diseñadas, teniendo cuidado de evitar cualquier impacto severo entre el riel y el durmiente u otros componentes.

(3) Instalar placas de calibre: Instale no . 4 y no . 6 placas de calibre entre las orejas de la almohadilla de riel - no . 4 en el lado del campo (exterior) y no . 6 en el lado (interior) del riel. Si las tolerancias de fabricación en las placas de riel, durmiente o calibre dan como resultado brechas excesivas o evitan la instalación adecuada, ajuste o reemplace los componentes según sea necesario según las condiciones reales.

(4) Instalación del clip:Coloque el clip en su lugar, pase la arandela plana sobre la espiga del tornillo, luego atorníllelo en la manga y apriete el clip.

El criterio para la instalación de clip adecuada es que la mandíbula delantera de su sección media debe contactar al riel, asegurando ni la tensión excesiva ni una brecha excesiva entre esta parte y el riel durante la fijación.

Gnee Rail suministra varios sistemas de fijación de ferrocarriles, incluidos los sistemas Tipo VI/Tipo VIII/WJ -} 12 para Failways de transporte pesados ​​{}}} y sistemas de fijación ferroviaria tipo I/II/III para líneas de vuelo de pasajeros mixtos. También ofrecemos sujetadores ferroviarios individuales como clips elásticos, placas de unión de riel, almohadillas de riel, picos de tornillos, picos de perros,anclajes de riel, Componentes del interruptor ferroviario, placas de pescado, pernos y tuercas, y más.Póngase en contacto con GneePara más información del producto.
